燃气蒸汽锅炉的工作原理和内部结构图

作者:德尔盛 时间:2020-06-26 来源:DERTION.COM
摘要:蒸汽锅炉按照燃料(电、油、气)可以分为电蒸汽锅炉、燃油蒸汽锅炉、燃气蒸汽锅炉三种;按照构造可以分为立式蒸汽锅炉、卧式蒸汽锅炉,中小型蒸汽锅炉多为单、双回程的立式结...

【蒸汽锅炉】产生蒸汽的锅炉称为蒸汽锅炉,常简称为锅炉,多用于工业、化工、火电站、船舶、机车和工矿企业。

蒸汽锅炉原理/蒸汽锅炉工作原理

蒸汽锅炉指的是把水加热到一定参数并生产高温蒸汽的工业锅炉,水在锅筒中受热变成蒸气,火在炉膛中发出热量,就是蒸气锅炉的原理。蒸汽锅炉属于特种设备,该锅炉的设计、加工、制造、安装及使用都必须接受技术监督部门的监管,用户只有取得锅炉使用证,才能使用蒸汽锅炉。

蒸汽锅炉按照燃料(电、油、气)可以分为电蒸汽锅炉、燃油蒸汽锅炉、燃气蒸汽锅炉三种;按照构造可以分为立式蒸汽锅炉、卧式蒸汽锅炉,中小型蒸汽锅炉多为单、双回程的立式结构,大型蒸汽锅炉多为三回程的卧式结构。

燃气蒸汽锅炉

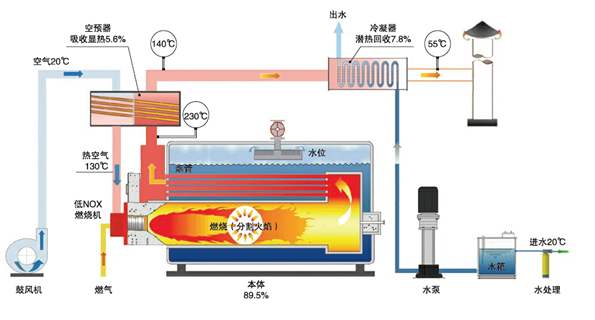

燃油(气)蒸汽锅炉原理:

1、燃气蒸汽锅炉的燃烧器由世界知名制造商意大利百得供应,按照控制器指令自动燃烧、停止,独立的程控器拥有多项安全保护,性能安全稳定,维修率低;

2、先进的蒸汽锅炉全自动控制器,全中文液晶屏,人机界面,用户只需轻松设定,锅炉即能按用户要求启停、负荷调节、自动给水等全自动运作。锅炉功能完备,保护齐全,操作简单,安全可靠,具有自我诊断功能。锅炉运行中一旦出现异常现象就自动中断燃烧,发出声光报警;

3、德尔盛立式蒸汽锅炉采用燃烧机下置方式,二回程结构,燃料燃烧充分,锅炉运行稳定;烟管内插有扰流片,减缓排烟速度,增加换热量,锅炉热效率高,降低用户使用成本;

4、卧式蒸汽锅炉为锅壳式全湿背顺流三回程烟火管结构,即提高了锅炉的吸热强度,又满足了换热面受热膨胀的需要,科学合理,经久耐用;

5、本锅炉严格按照《蒸汽锅炉安全监察规程》、JB/T 10094-2002《工业锅炉通用技术条件》、JB/T 1619-2002《锅壳锅炉本体制造技术条件》的要求,进行设计、制造、监检,确保锅炉品质优良,达到能耗低、热效率高、压力稳定、供气量足、经济使用;

6、锅炉的炉胆空间大,储存的蒸汽多,适应负荷能力强。设计合理的内置汽水分离器装置,满足用户需用较高品质蒸汽的要求。炉体开设人孔、头孔、手孔,便于对炉胆内部进行清理,使维修、养护极为方便;

7、锅炉安全设有多级联锁保护:压力开关保护(高于设定压力自动停机并报警)、低水位保护(锅炉本体内水位低于警戒水位,自动切断电源并报警)、安全阀保护(锅炉压力超过工作压力,自动泄气降压),确保锅炉在各种工况下万无一失,安全到家;

8、有机组合的机电一体化外观,精巧新颖、结构紧凑、少占空间,方便运输、安装;

9、采用新型隔热保温材料和优质白色彩钢板包装,重量较轻,保温性能好,美观大方,不易锈蚀。 10、全自动/燃气蒸汽锅炉广泛适用于医院、学校、纺织厂、服装厂、服装超市、制衣厂、干洗店、饭店、酒店、馍店、宾馆、食堂、餐厅、食品厂、饮料厂、豆制品厂、肉制品厂、屠宰厂、罐头厂、酒厂、制药厂、包装厂、建材厂、涂料厂、美容院、洗浴中心、桑拿、蒸房、婴儿游泳馆等企事业单位场所。

燃气锅炉

电蒸汽锅炉原理:

1、安全性:
①漏电保护:当锅炉发生漏电时,通过漏电断路器及时切断电源,确保人身安全;
②缺水保护:当锅炉缺水时及时切断加热管控制电路,防止加热管发生干烧损坏,同时控制器发出缺水报警指示;
③接地保护:当锅炉外壳带电时,通过接地线把漏电流导入大地,从而确保人身安全。通常保护接地线应与大地之间作良好的金属联接,常用深埋在地下的角铁、钢管做接地体,接地电阻不得大于4Ω;
④蒸汽超压保护:当锅炉蒸汽压力超过设定的上限压力时,安全阀启动,释放出蒸汽使压力降低;
⑤过流保护:当锅炉超负荷(电压过高)工作时,漏电断路器自动断开;
⑥电源保护:借助先进的电子线路检测到过电压、欠电压、断相等故障状态后,进行可靠的断电保护。

2、方便性:
①电源引入电控箱后,一键操作,锅炉便进入(或脱离)全自动运行状态;
②锅炉内水量减少,控制系统自动通过补水泵把水从水箱补充到锅炉内;

3、合理性:
为合理有效的使用电能,特别将加热功率分为数段,并由控制器自动循环投入(切断)用户根据实际需要确定好加热功率后,只需合上相应漏电断路器(或按下相应的投切开关)即可。加热管的分段循环投切,降低了锅炉在运行中对电网的冲击。

4、可靠性:
①锅炉本体使用氩弧焊打底,手工焊盖面,经过X射线探伤的严格检查;
②锅炉使用钢材,严格按制造标准选用;
③锅炉使用配件,均选用国内外优质产品,并经试炉检验,保证了锅炉的长期正常运行。
